DISTRIBUTORE MODELLO BOX PER CONFEZIONI DI VINO BAG IN BOX, IN CARTONI E SIMILARI

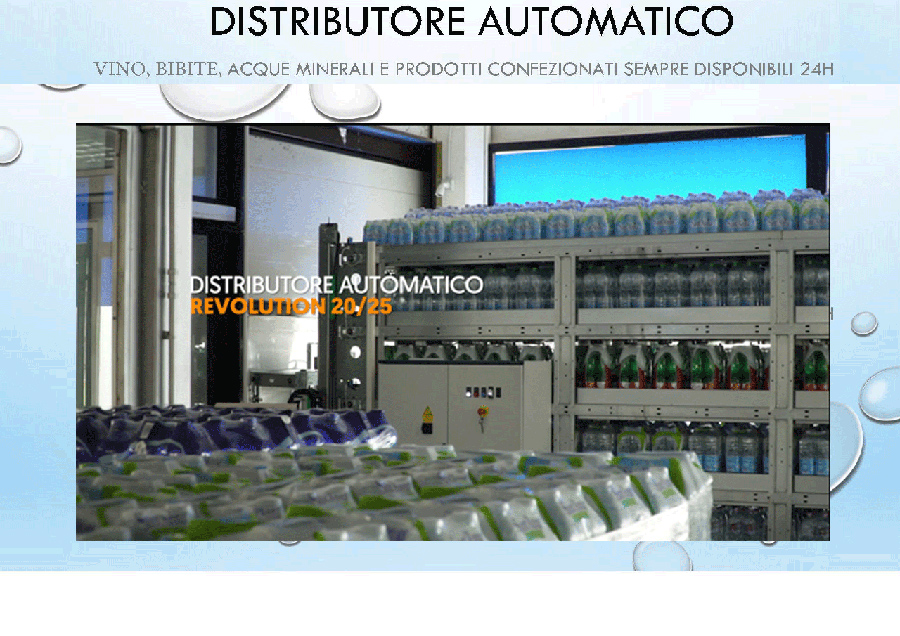

DISTRIBUTORE AUTOMATICO PER VINO, BIBITE, ACQUE MINERALI E BEVANDE SEMPRE DISPONIBILI 24H
A) Magazzino
Disposizione delle corsie
Ogni corsia è composta da una catena scorrevole su polizene, nella quale vengono inserite delle palette per il trasporto dei prodotti.
Braccio robotizzato
La funzione del braccio, oltre al trasporto della confezione verso il vano prelievo, è quella di azionare le corsie tramite un perno che si infilerà su un esagono femmina posto su ogni corsia; girando in senso orario, darà il moto meccanicamente alla corsia, favorendo l’avanzamento della confezione verso il trasporto posto sul braccio robotizzato.
Il braccio robotizzato è composto da n° 2 assi x e y più transfer di prelievo:
- Asse x – scorrimento su guide a ricircolo di sfere, motorizzazione mediante catena ad anello chiuso, lettura per posizionamento asse mediante encoder
- Asse y – scorrimento su guide a ricircolo di sfere, motorizzazione mediante catena ad anello chiuso, lettura per posizionamento asse mediante encoder
I due assi vengono azionati mediante inverter, i quali, tramite gli encoder, permettono un’interpolazione degli assi per velocizzare la presa e lo scarico da parte del trasportatore
Il distributore è formato dai seguenti componenti:
- PC INDUSTRIALE che permette l’interscambio di dati con il Gestionale “base” di magazzino, questa funzionalità fornisce alla macchina i requisiti tecnologici e di conformità richiesti da INDUSTRIA 4.0
- GETTONIERA CON RENDIRESTO (optional A)
Modello Innovative Technology, rendiresto ad hopper
- LETTORE DI BANCONOTE CON RENDIRESTO (optional B)
Modello Spectral
- LETTORE BANCOMAT E CARTA DI CREDITO MYPOS
Terminale di pagamento Wi-Fi Bluetooth SIM con conto di moneta elettronica, editing di IBAN e RIB e una carta bancaria professionale.
Niente più account bancario tradizionale per la tua azienda: le transazioni sono accreditate sul conto della moneta elettronica subito dopo l’operazione. È possibile raccogliere i pagamenti accettati e effettuare bonifici SEPA/SWIFT in qualsiasi account bancario in tutto il mondo, ovunque tu sia.
L’account E-Money (con IBAN) viene fornito gratuitamente ed è composto da:
– Ampio display LCD TFT da 2,4 pollici TFT LCD tastiera retroilluminata – illuminata
– Connettività Bluetooth compatibile con iOS, WiFi + Bluetooth + SIM
– Ricezione di pagamento tramite SMS o e-mail
Supporta tutte le funzioni richieste dai principali operatori di carte di credito e consente la gestione di tutti i tipi di carte di pagamento: banda magnetica, contactless.
Il terminale di pagamento myPOS Mini è autonomo: non richiede applicazioni di terze parti per eseguire transazioni.
Tutti i conti di moneta elettronica sono coperti dalla Licenza europea di emettitore di moneta elettronica.
- LETTORE MAGGIORE ETÁ CRT288 (optional C)
Il lettore di maggiore età utilizzato solo in caso di vendita di alcolici
- BOX DI PROTEZIONE INTERNO PER LETTORE BANCONOTE E MONETE CON CHIUSURA A CHIAVE (optional D) Questo sistema di sicurezza non consente alle persone di entrare nel distributore, diventando quindi una valida barriera contro atti vandalici
- PROTEZIONE DI SICUREZZA Reti di protezione applicabili su lato dx e sx del braccio robotizzato, con cancello ad apertura manuale e fine corsa di sicurezza
- SISTEMA DI ESPULSIONE PACCHI
Composto da un Sistema a doppia ghigliottina, che viene sovrapposta al nastro a tappeto di espulsione: il braccio robotizzato trasporta i pacchi verso il nastro a tappeto, trovando la prima ghigliottina aperta permette l’introduzione delle confezioni nel vano di espulsione; automaticamente la prima ghigliottina si chiuderà e si aprirà la seconda permettendo la fuoriuscita delle confezioni sul trasportatore a folle
- TOUCH SCREEN 21”
Il cliente, mediante il touch screen, seleziona la tipologia di prodotto e la quantità che intende acquistare. Una volta visualizzato l’importo dell’acquisto il cliente può scegliere se pagare in monete, banconote o con carta di credito/debito. In caso di monete o banconote, se l’importo inserito è maggiore di quello dovuto, il rendiresto provvederà a restituire la differenza
- SISTEMA AUDIO (optional E)
Sistema di guida vocale in grado di spiegare i passaggi necessari per procedere all’acquisto
DATI TECNICI
- Lunghezza trasporti mm 1480 circa
- Larghezza mm 2500
- Larghezza corsia min 50×50 max 250×220
- Velocità di spinta 10 mt/1’
- Tempo di erogazione dal punto più lontano 15 secondi, dal punto più vicino 10 secondi
DIMENSIONI DI INGOMBRO
- Lunghezza mm 2200 circa
- Larghezza mm 2500 circa
- Altezza mm 2000 circa
NB. La macchina può essere composta a seconda delle esigenze del cliente
